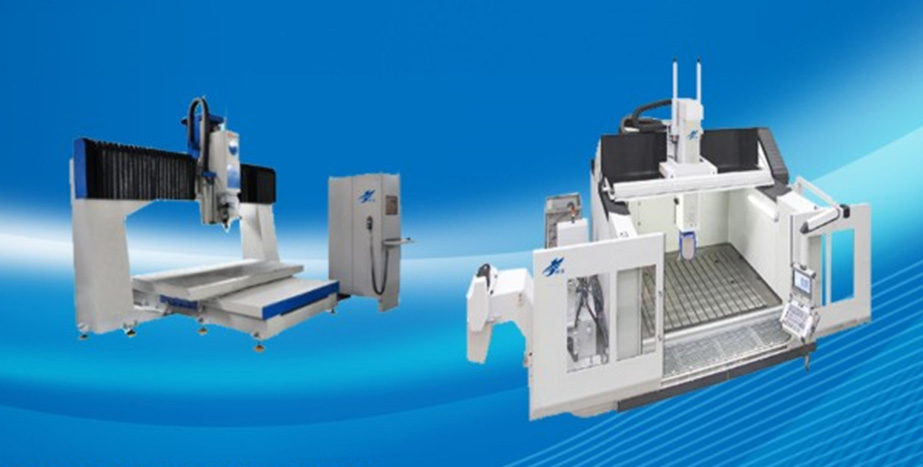

UM250蜂窩芯超聲切削五軸聯動加工中心
- 分類:產品介紹
- 發布時間:2023-12-19 22:56:43
- 訪問量:0
公司經過數年研制,開發出UM250蜂窩芯超聲切削五軸橋式龍門機床,具有自動化程度高、加工效率高、加工精度高的優勢,打破了國外機床遙不可攀的狀態,為國內首創。
機床床身結構有以下具體屬性:
-
橫梁移動式(橋式),兩側配置兩套齒輪/齒條,實現龍門電氣雙驅,雙導軌設計。
-
機床的床身堅固,縱梁下面的支撐立柱、橫梁及垂向滑枕均采用焊鋼結構,經過二次回火處理,去除內應力,具有良好的剛度和靜態特性,由于移動部件慣性小,為機床的高速運動提供了良好的保證。
-
機床的結構尺寸采用了FEM 有限元設計,所有的動態負載和機床部件均經過嚴格的測試,賦予機床最佳的結構設計和運動系統(如:精密導軌和循環滾動體等),確保了最大的工作動力,獲得高速加工的幾何精度和可靠性。
-
通過采用幾何熱對稱式結構設計,加工精度和加工質量更加有保證。 高精度齒條被直接安裝于機床主要結構件上, 緊鄰高速精密循環滾珠導軌, 最大限度地減少了運動部件的溫變和穩定,消除了主要運動部件的變形。
-
橫梁移動,高速、高效,工作臺固定,符合高速加工的所有特點
-
X/Y/Z 三個線性坐標的導軌均采用經過熱處理、精密磨削和加硬處理的精密高速線性導軌,賦予機床極高的動態特性。
直線坐標運動:
-
縱向X坐標的運動,是移動橫梁運行在焊鋼結構的縱向基座上,橫向Y坐標的運動,是垂向溜板沿橫梁的運動,垂向Z坐標的運動是垂向滑枕的上下運動。
-
溜板運行在超大尺寸寬度的橫梁上,上面內置安裝了經過加應處理和精密磨削的導軌,配置了四個線性導軌保持盒和循環滾珠。
-
X坐標的運動采用龍門電氣雙驅,由兩個交流無刷電機連接至高質量、高精度的減速裝置組成。 機床的全部運動是在高精度的齒輪和齒條系統上, 由交流伺服電機驅動。
-
Y/Z 坐標的運動分別采用由一個交流無刷電機連接至高質量、高精度的減速裝置組成。床的全部運動是在高精度的齒輪和齒條系統上,由交流伺服電機驅動。
-
Z坐標配置有自動抱閘系統,在突然掉電的情況下,以鎖住Z坐標溜板的運動。
旋轉軸
除了三個主要的直線坐標軸,還配置有2個數控連續回轉軸,第4軸(C軸)和第5軸(A軸),實現任意空間方向的五軸加工。第四坐標“C”軸圍繞垂直坐標旋轉,第五坐標“A”在垂直平面內旋轉。
旋轉軸內部內置了高精度、高剛性徑向和軸向軸承,賦予旋轉坐標極高的精度和動態響應。
旋轉軸由數字交流伺服電機通過高精度減速器驅動,并帶自動反向間隙消除系統。
旋轉“A”和“C”軸均帶有氣動剎車裝置,在不需五軸聯動加工時,可通過氣動剎車鎖緊“A”和“C”坐標,以增強其主軸切削剛性。
導軌防護系統
X/Y坐標導軌配置風箱式防護罩系統,Z坐標導軌配置雙層刮削器裝置
線性坐標行程:
行程 |
快速進給 |
X = 2.000 mm |
35. 000 mm / m i n |
Y = 2.500 mm |
35 . 000 mm / m i n |
Z =1.000 mm |
20 . 000 mm / m i n |
旋轉坐標行程:
行程 |
快速進給 |
發格五軸數控系統具備很強的穩定性,支持工業上使用的 G 代碼,功能強大、自動化程度高。 (目前所有的流行 CAM 編程軟件都可以支持) |
超聲系統:
行程 |
快速進給 |
C軸=±320° |
15rpm/min |
A軸=±185° |
15rpm/min |
其它參數:
設備重量 |
≈40T |
工作臺尺寸 (mm) |
2500×2500 |
工作臺面到地面高度 |
500 |
橫梁到臺面高度 |
1000 |
定位精度 |
±0.02/m |
重復定位精度 |
±0.015/m |
數控控制系統:
1. 超聲波頻率:20±1kHz |
2. 超聲波功率:30~100W |
3. 圓刀振幅:12-50μm |
4. 尖刀振幅:12-38μm |
5. 圓刀切深≤10mm |
6. 尖刀切深≤12mm |
7. 圓刀直徑Φ50.8mm |
8. 尖刀刃長37mm |
9. 超聲電流0~2A |
10. 超聲主軸轉速0~1600rpm |
|

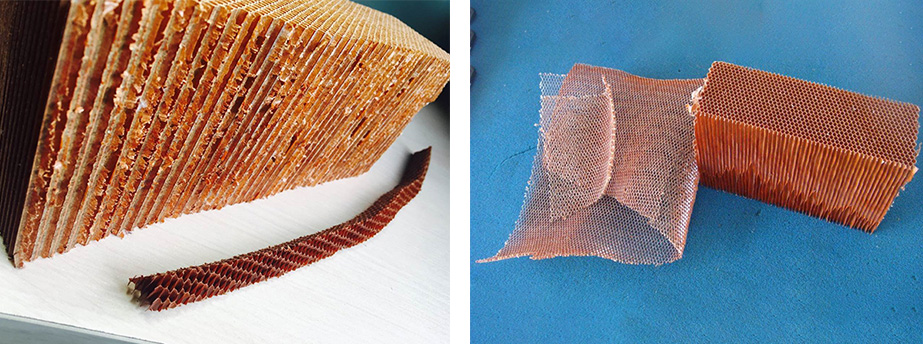

產品展示
本司將致力于復合材料、硬脆材料加工技術以及精密儀器儀表的研究和開發。
